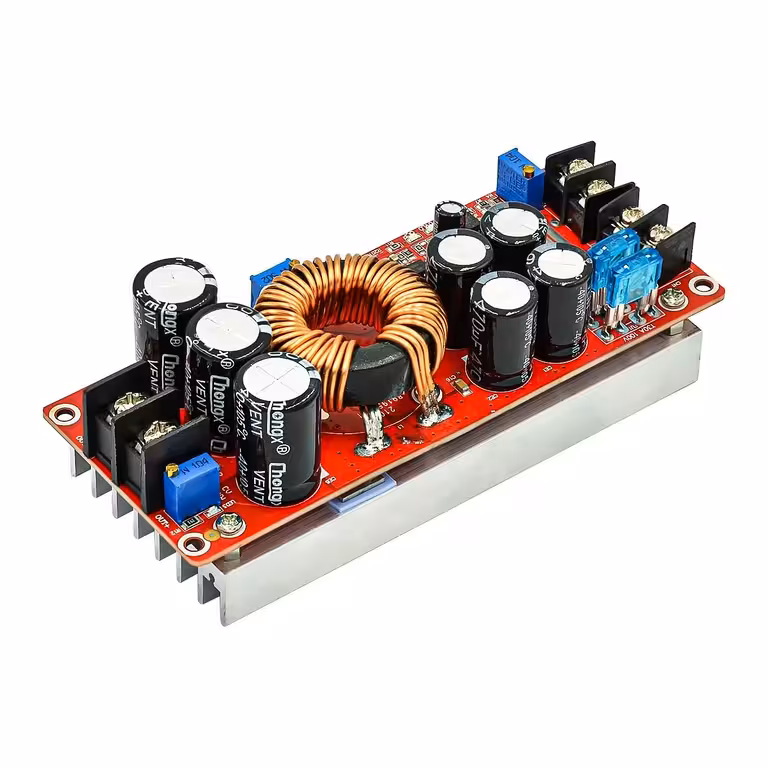

1200W DC-DC Step-Up konverter – tõsta pinget kadudeta ja kompromissideta

Kas sul on 12V või 24V toiteallikas, kuid vajad hoopis 48V, 60V või enamat? Ilma korraliku DC-DC step-up konverterita läheb väärtuslik energia soojuseks kaduma või jääb projekt poolikuks. See 1200W ja 20A moodul lahendab mure: stabiilne pinge, kuni 95% kasutegur ja sujuvalt reguleeritav väljundpinge vahemikus 12V kuni 80V ilma lisaseadmeteta.

Märkus: Maksimaalne võimsus 1200W saavutatakse 60V × 20A väljundil. Madalamate pingete puhul arvuta võimsus valemiga: väljundpinge × voolutugevus (nt 24V × 20A = 480W). Pideval koormusel üle 600W on soovitatav kasutada täiendavat aktiivset jahutust.

Miks valida just see mudel? (Peamised eelised):

Kuni 95% kasutegur — vähem soojuskadu ja pikem tööaeg akusüsteemides või päikesepaneelidega töötades.
Reguleeritav väljundpinge 12V–80V — üks moodul sobib kümneteks erinevateks rakendusteks ilma adaptereid vahetamata.
20A maksimaalne voolutugevus — toidab probleemideta mootoreid, akulaadijaid ja invertereid.
Automaatne voolupiiraja 0.5A – 20A — kaitseb akusid ja seadmeid ilma väliste releede või lisaskeemideta.
Tagasivoolukaitse — pole vaja välist dioodi, mis lihtsustab ja odavdab paigaldust.
150KHz lülitussagedus — väike pulsatsioon ja stabiilne pinge ka järskude koormusmuutuste korral.
Töötemperatuur –40°C kuni +85°C — sobib kasutamiseks nii talvel autos kui ka suvel päikesepaneelide läheduses.

Tehnilised andmed ja jõudlus

Boost-konverteri topoloogia ja 150KHz lülitussagedus tagavad stabiilse väljundpinge sõltumata koormuse kõikumisest. Ooterežiimi vool on vaid 15mA (12V juures), seega ei tühjenda moodul akut, kui seda parajasti ei kasutata. Integreeritud kaitsmed — 20A sisendkaitse, automaatne voolupiiraja ja tagasivoolukaitse — hoiavad nii mooduli kui ka ühendatud seadmed turvaliselt töös. Tähelepanu: moodulil puudub polaarsuse kaitse — kui on oht juhtmed valesti ühendada, lisa sisendisse Schottky diood.

Parameeter	Väärtus / Kirjeldus
Sisendpinge	8V – 60V DC
Väljundpinge	12V – 80V DC (sujuvalt reguleeritav)
Maksimaalne sisendvool	20A
Maksimaalne väljundvool	20A
Konstantse voolu vahemik	0.5A – 20A
Maksimaalne väljundvõimsus	1200W (60V × 20A juures)
Kasutegur	kuni 95%
Lülitussagedus	150KHz
Ooterežiimi vool	15mA (12V sisendil)
Ülevoolukaitse	Jah – automaatne piiramine alates 0.5A
Lühisekaitse	Jah – 20A kaitse sisendil
Tagasivoolukaitse	Jah – välist dioodi pole vaja
Polaarsuse kaitse	Ei – soovitatav kasutada välist dioodi
Töötemperatuur	–40°C kuni +85°C
Mõõdud	116 × 52 × 15 mm
Kaal	300 g

Kasutusjuhend

Ühenda toiteallikas sisendklemmidega (Vin+ ja Vin–), jälgides polaarsust. Sisendpinge peab olema vahemikus 8V – 60V DC.
Enne koormuse ühendamist reguleeri soovitud väljundpinge potentsiomeetri abil, mõõtes pinget multimeetriga Vout+ ja Vout– klemmidelt.
Seadista voolupiirang vastava potentsiomeetriga, alustades miinimumist (0.5A) ja tõstes seda järk-järgult kuni vajaliku väärtuseni (max 20A).
Ühenda koormus alles pärast õige pinge seadistamist, et vältida seadmete kahjustamist ülepingega.
Jälgi temperatuuri suure koormuse korral. Üle 600W pideva võimsuse puhul lisa aktiivne jahutusventilaator pikaajalise töökindluse tagamiseks.
Kontrolli perioodiliselt 20A sisendkaitset ja vaheta see välja, kui see on lühise tõttu läbi põlenud.

Komplekti sisu

1 × DC-DC Step-Up Boost konverter 1200W 20A
1 × 20A kaitse (paigaldatud sisendile)

Korduma kippuvad küsimused

Kas saan sellega laadida 48V akut 12V päikesepaneelist?

Jah. Seadista väljundpinge vastavalt aku laadimispingele (nt 54.6V Li-Ion 48V aku puhul) ja piira voolutugevust vastavalt aku mahutavusele. Veendu, et päikesepaneel suudab pakkuda piisavalt voolu vajaliku võimsuse saavutamiseks.

Kas täisvõimsusel on vaja lisajahutust?

Jah. Üle 600–700W pideva koormuse korral lisa kindlasti ventilaator. Integreeritud jahutusradiaatorist ei piisa suurte koormuste ja kõrge ümbritseva temperatuuri korral — aktiivne jahutus pikendab mooduli eluiga märgatavalt.

Kas saan mitu moodulit paralleelselt ühendada?

Seda ei soovitata ilma erilahendusteta. Väikesed pingeerinevused moodulite vahel põhjustavad voolu ebaühtlast jaotumist. Suurema võimsuse jaoks vali pigem üks võimsam moodul või kasuta spetsiaalset paralleelühenduse kontrollerit.

Mis juhtub, kui sisendpinge on võrdne soovitud väljundpingega?

Moodul ei tööta korrektselt. Tegemist on puhtalt step-up konverteriga — väljundpinge peab alati olema sisendpingest kõrgem. Kui vajad võrdset või madalamat pinget, kasuta buck- või buck-boost konverterit.

Mis juhtub, kui ühendan polaarsuse valesti?

Moodulil puudub sisemine polaarsuse kaitse ja see võib jäädavalt kahjustuda. Kui on oht valesti ühendada, lisa sisendisse Schottky diood või MOSFET-kaitse.
