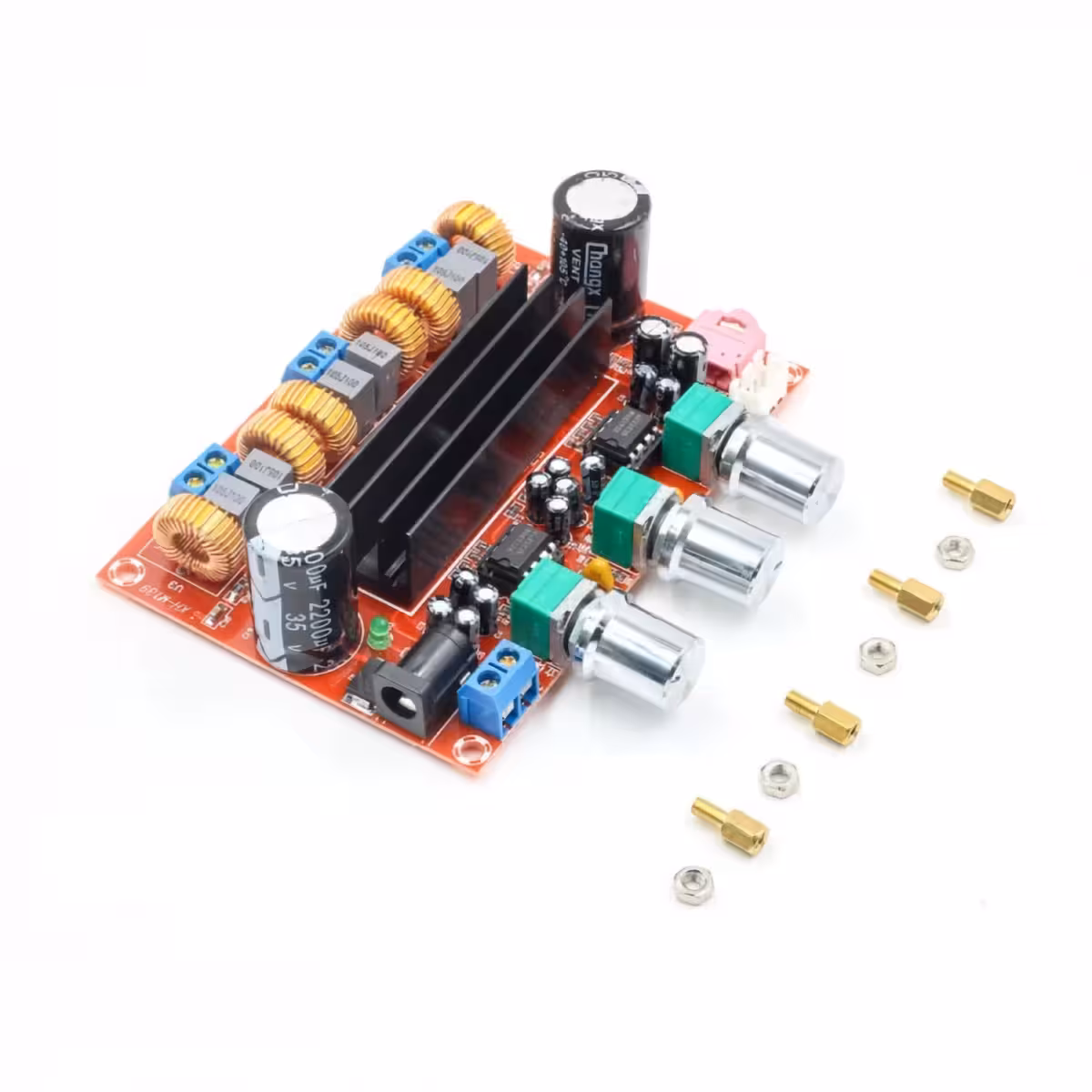

TPA3116D2 2.1 võimendi – 100W võimas bass ja puhas stereo kompaktses vormis

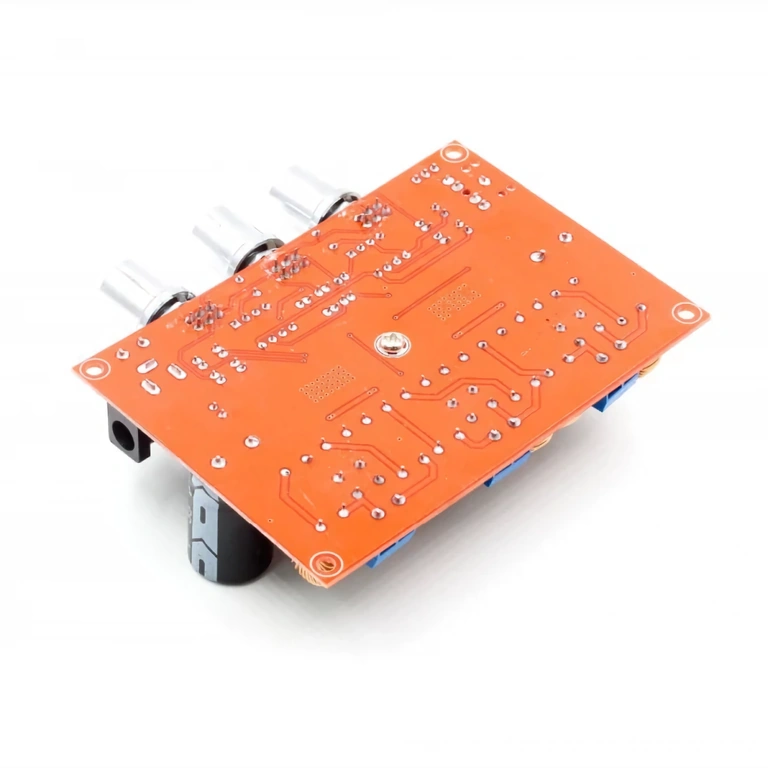

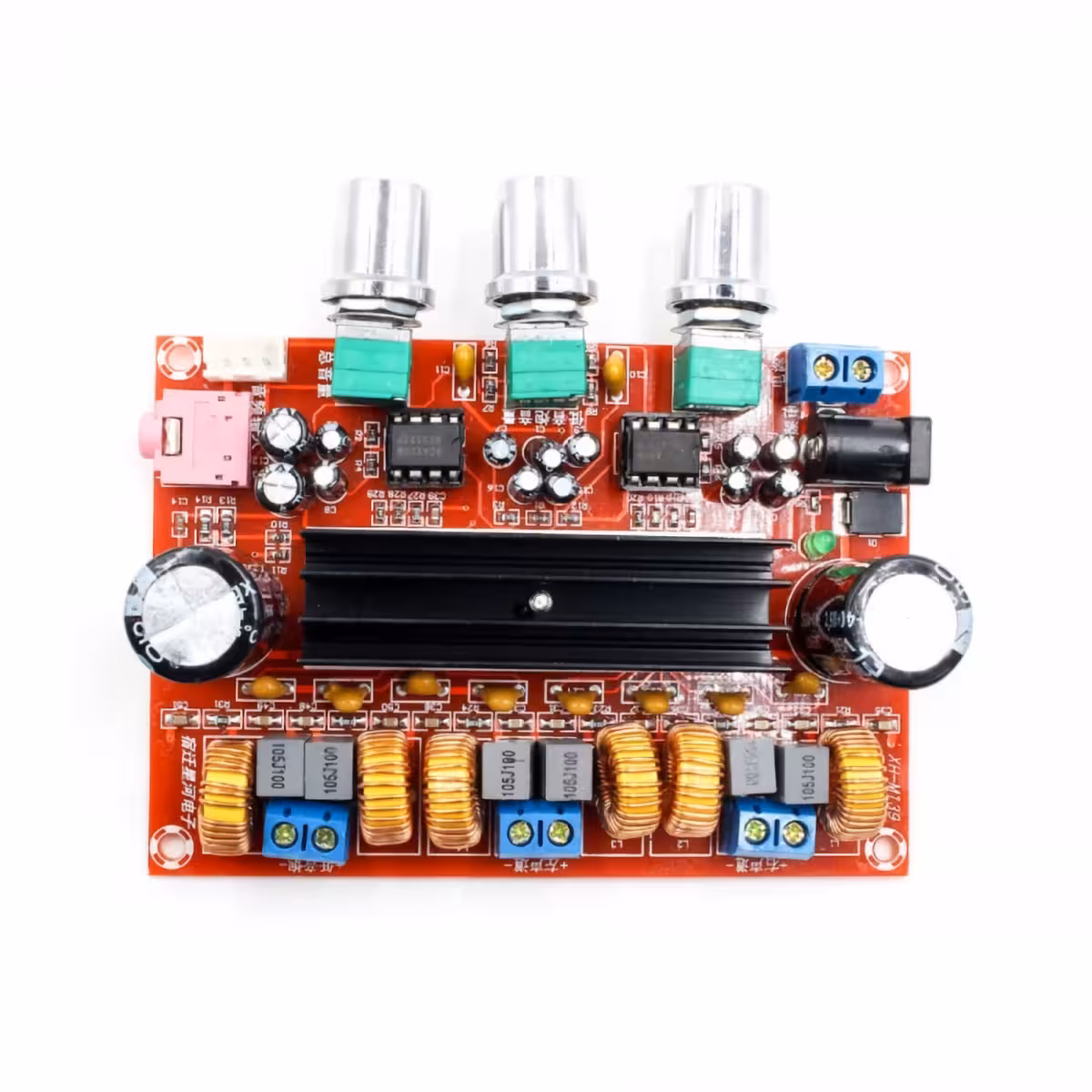

Soovid võimsat heli, sügavat bassi ja moonutustevaba stereot, ilma et peaksid kulutama sadu eurosid valmislahendustele? See TPA3116D2 2.1 võimendimoodul on just see, mida vajad. Seadme südamikus on kaks Texas Instrumentsi kiipi, spetsiaalne arhitektuur bassikõlari jaoks ja kvaliteetne NE5532 eelvõimendi. Kõik see on mahutatud vaid 10×9 cm trükkplaadile, mis on koheseks kasutamiseks valmis.
Märkus: Maksimaalne väljundvõimsus saavutatakse 24V DC toitepinge ja 4-oomiste kõlaritega. 12V pinge või 8-oomiste kõlarite korral on võimsus vastavalt väiksem. Soovitame kasutada vähemalt 3A stabiliseeritud toiteplokki.
Miks valida just see mudel? (Peamised eelised):
- Kaks eraldiseisvat TPA3116D2 kiipi — üks stereo (L/R) kanalite jaoks ja teine spetsiaalselt bassikõlari jaoks (BTL-režiim), tagades signaali puhtuse ja kanalite eraldatuse.
- 100W pühendatud bassikõlarile — tõeline sildühendus (bridge), mis pakub füüsiliselt tuntavat bassi, mitte lihtsalt taustamüra.

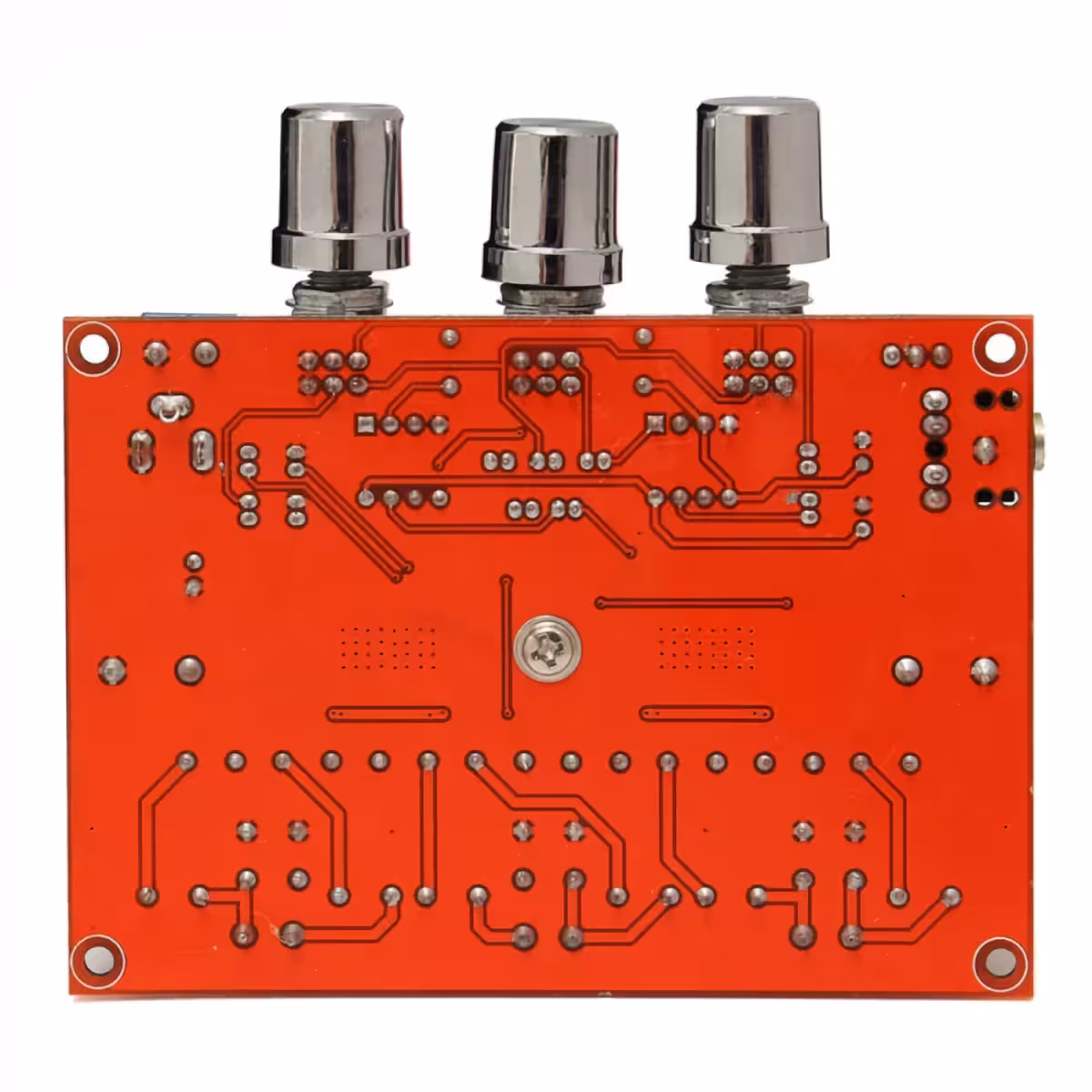

- NE5532 eelvõimendi — madala müratasemega operatsioonvõimendi, mida kasutatakse professionaalses helitehnikas; võimaldab mugavalt reguleerida bassi, kesksagedusi ja kõrgeid toone.
- 100dB SNR ja 1.2MHz lülitussagedus — lülitusartefaktid jäävad kuuldavast spektrist kaugele välja, pakkudes puhast ja selget helikvaliteeti.
- Kaks valitavat helisisendit — ühenda korraga nii telefon kui arvuti ja vaheta allikat mugavalt ilma kaableid ümber tõstmata.
- 12–24V DC toide — sobib kasutamiseks nii 12V autoakuga, võrguadapteriga kui ka Li-Ion akupakkidega.

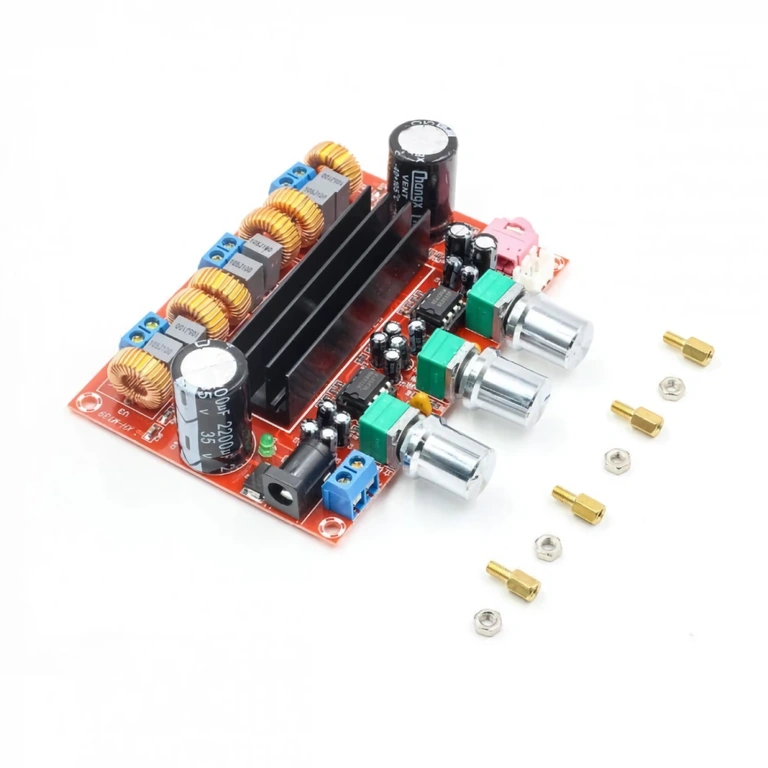

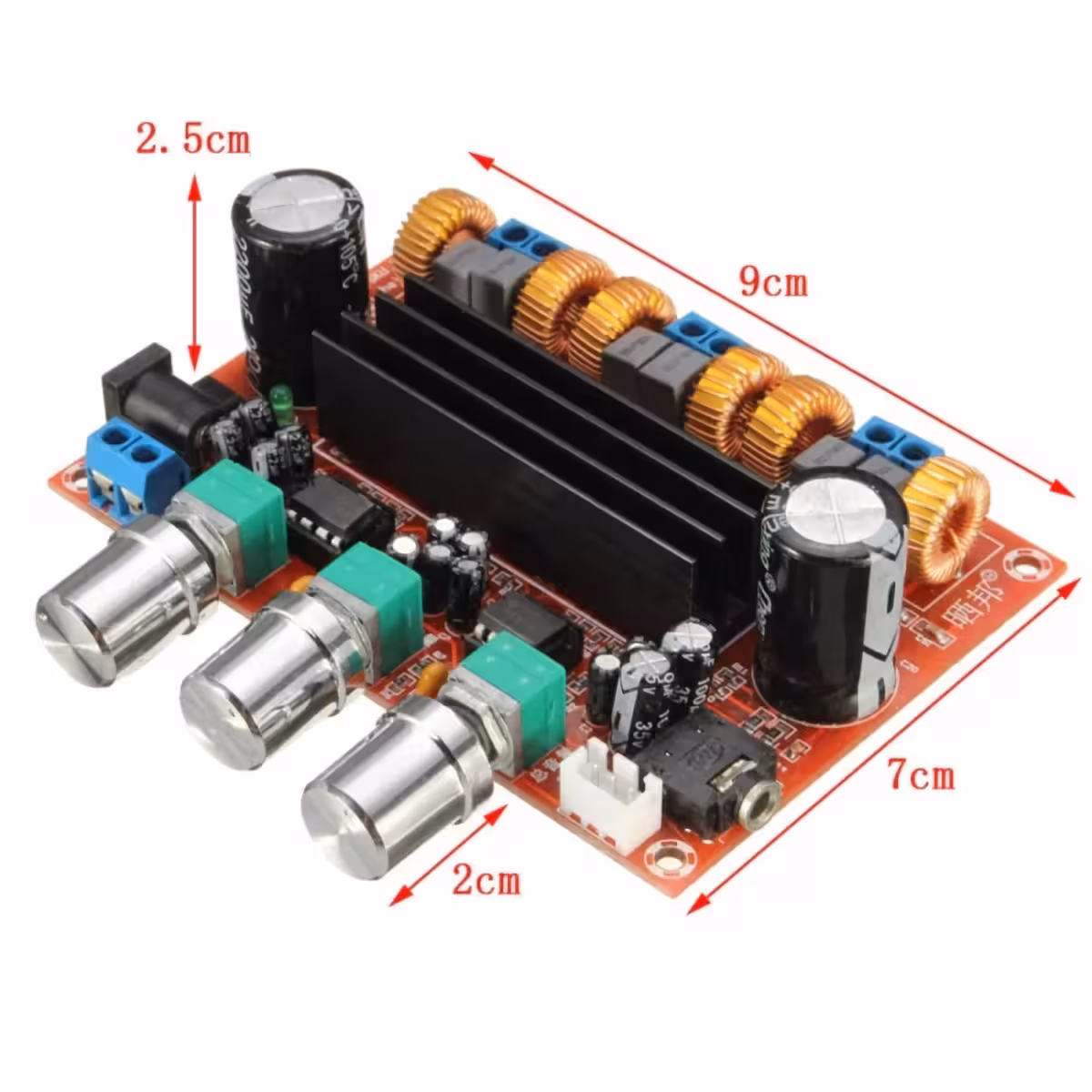

- Kompaktne suurus (10×9×2.5 cm) — mahub hõlpsasti igasse DIY-kesta, aktiivkõlarisse või auto pagasiruumi.
Tehnilised andmed ja jõudlus
2.1 arhitektuur on siin nutikalt lahendatud: esimene TPA3116D2 kiip haldab stereokanaleid, teine aga töötab BTL-režiimis (Bridge-Tied Load), mis kahekordistab pinge bassikõlari väljundis, pakkudes kuni 100W pidevat võimsust ilma eraldi toiteallikat vajamata.
NE5532 heliregulaator ei ole lihtsalt passiivne filter, vaid aktiivne eelvõimendi, mille sagedusvahemik ulatub 14Hz kuni 100kHz. See tagab, et kõrged sagedused jäävad detailseks ja bass on sügav ning dünaamiline. Harmooniline moonutus püsib väga madalana ka suurema helitugevuse juures, hoides heli meeldivana ka pikema kuulamise korral.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Võimendi tüüp | Class D (digitaalne) |
| Võimendikiibid | 2 × TPA3116D2 (Texas Instruments) |
| Eelvõimendi / toon | NE5532 (madala müraga dual op-amp) |
| Kanalite konfiguratsioon | 2.1 – Stereo (L/R) + bassikõlar |
| Stereo väljundvõimsus | 2 × 50W |
| Bassikõlari väljundvõimsus | 100W (BTL-režiim) |
| Kõlarite takistus | 4 – 8 Oomi |
| Toitepinge | 12V – 24V DC, vähemalt 3A |
| Sageduskarakteristik | 14Hz – 100kHz |
| SNR (signaali-müra suhe) | 100dB |
| Lülitussagedus | 1.2MHz |
| Helisisendid | 2 valitavat sisendit (pesad või klemmid) |
| Helitugevuse reguleerimine | Potentsiomeetrid plaadil |
| Mooduli mõõtmed | 10 × 9 × 2.5 cm |
Kasutusjuhend
- Toide: Ühenda stabiliseeritud 12V–24V DC toiteallikas (vähemalt 3A), jälgides plaadile märgitud polaarsust (+ ja –). Maksimaalse võimsuse saavutamiseks kasuta 24V / 5A toiteplokki.

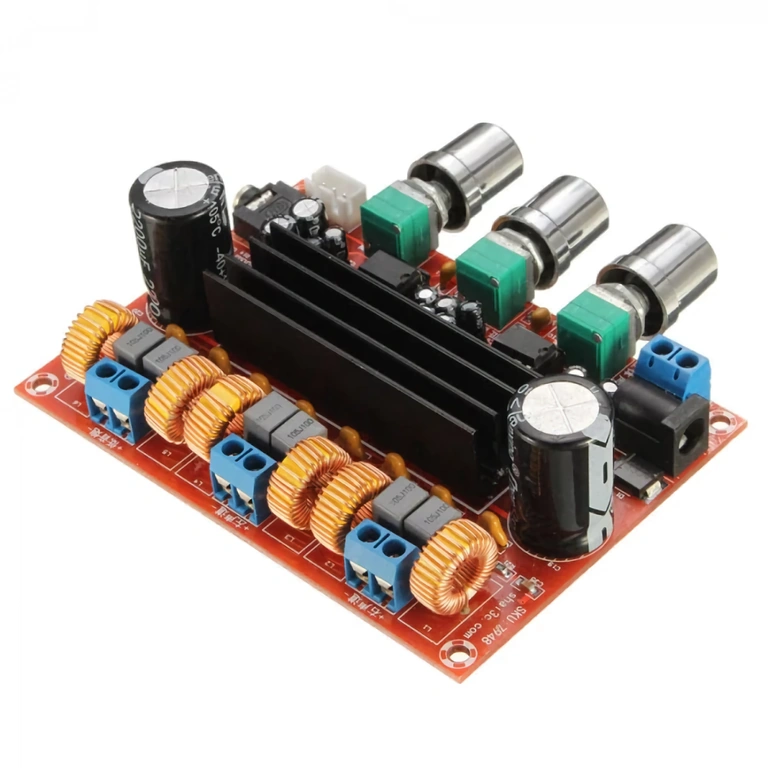

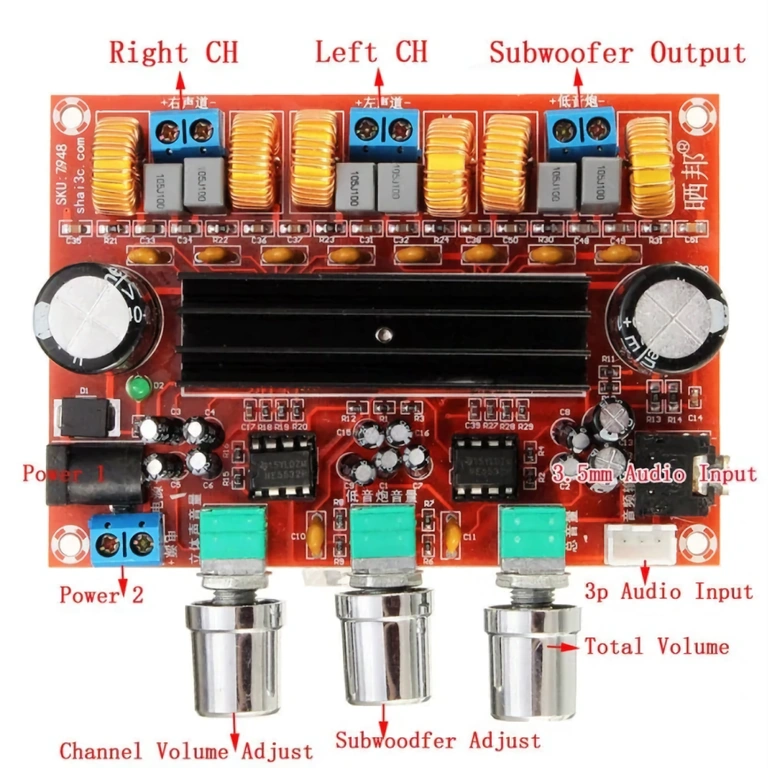

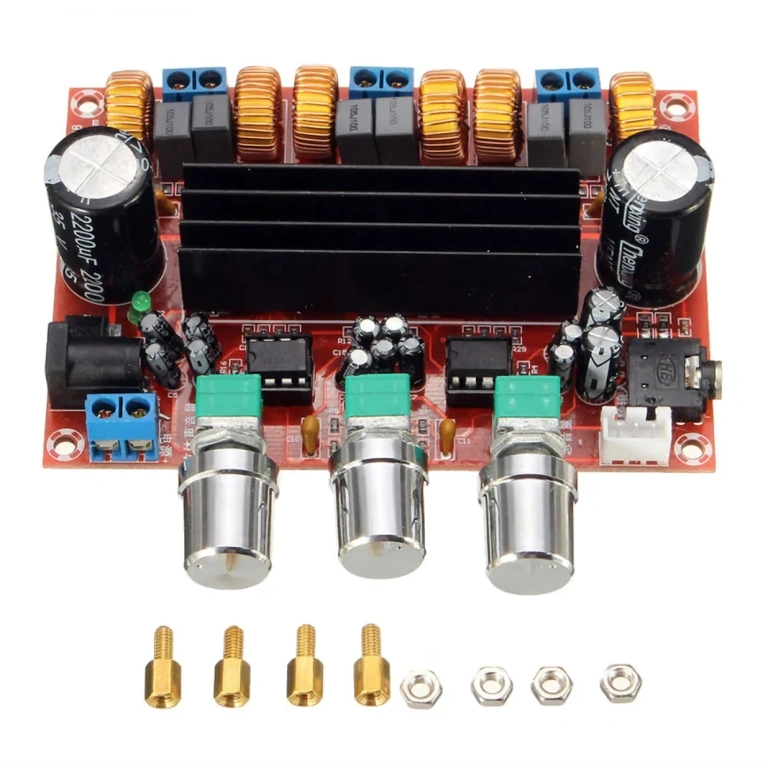

- Kõlarite ühendamine: Ühenda stereokõlarid (4–8Ω) klemmidega L+/L– ja R+/R–. Ühenda bassikõlar (4–8Ω, vähemalt 80W RMS) klemmidega, mis on tähistatud SUB.
- Sisendi valimine: Ühenda heliallikas ühte kahest sisendist ja aktiveeri vastav sisend plaadil oleva lüliti või jumperi abil.
- Seadistamine: Alusta madalast helitugevusest ja tõsta seda järk-järgult. Reguleeri üldist helitugevust, bassikõlari taset, bassi ja kõrgeid toone vastavalt oma eelistustele.
- Ventilatsioon: Jäta mooduli ümber piisavalt ruumi õhuringluseks. 24V toite või pikaajalise suure koormuse korral on soovitatav paigaldada TPA3116D2 kiipidele väike jahutusradiaator.
Pakendi sisu
- 1 × 2.1 TPA3116D2 võimendimoodul (komplektne trükkplaat)
Korduma kippuvad küsimused
Millised kõlarid selle mooduliga sobivad?
Sobivad kõik kõlarid takistusega 4 kuni 8 Oomi. Bassikõlari puhul vali woofer, mis talub vähemalt 80–100W RMS võimsust — 50W kõlar võib suurel helitugevusel üle koormata.
Millist toiteplokki ma vajan?
Vaja on stabiliseeritud 12V kuni 24V DC toiteallikat, vähemalt 3A voolutugevusega. Maksimaalse võimsuse jaoks soovitame 24V / 5A. Seade töötab ka 12V autoakuga, mis on ideaalne DIY-lahenduste jaoks autos.
Kas on vaja jahutusradiaatorit?
12V pinge ja mõõduka helitugevuse juures ei ole see kohustuslik. 24V pinge või pikaajalise suure koormuse korral aitab väike jahutusradiaator TPA3116D2 kiipidel oluliselt pikendada mooduli eluiga.
Kas saan kasutada mõlemat helisisendit korraga?
Ei, korraga saab kasutada ühte sisendit. Moodulil on sisendi valimise süsteem, mis võimaldab ühendada kaks allikat (nt telefon ja arvuti) ja vahetada nende vahel ilma kaableid eemaldamata.
