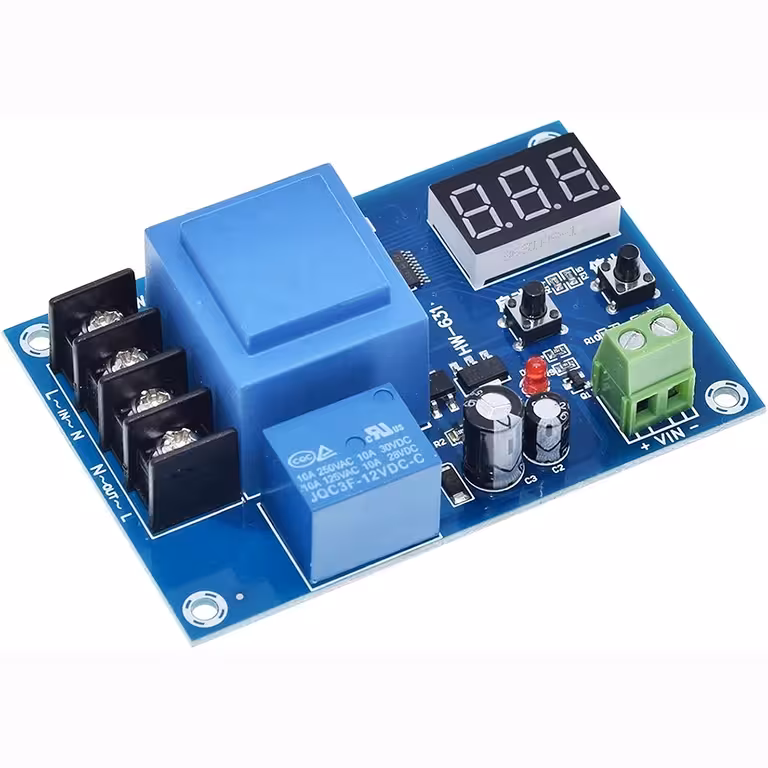

Akulaadimise kontroller XH-M602 – seadista üks kord ja unusta
Kas muretsed aku ülelaadimise või liigse tühjenemise pärast? XH-M602 mooduliga seadistad laadimise algus- ja lõpp-pinge vaid korra ning sisseehitatud relee juhib kogu akude laadimisprotsessi automaatselt – ilma käsitsi sekkumiseta ja akude kahjustamise ohuta. Seade toetab pingevahemikku 3.7V kuni 120V, sobides nii üksikutele Li-Ion elementidele kui ka kuni 96V päikesesüsteemidele.
Märkus: XH-M602 on releega kontroller, mis jälgib pinget ja lülitab välist laadimisallikat. See ei tekita ise laadimispinget; vajad oma akuga ühilduvat eraldiseisvat laadijat või toiteplokki.
Miks valida XH-M602 moodul? (Peamised eelised):
- Universaalne ühilduvus — sobib Li-Ion, Li-Polümeer, LiFePO4, Ni-Cd, Ni-MH ja pliiakudele, pingega 3.7V (üks element) kuni 120V (jadamisi ühendatud süsteemid)
- Automaatne releejuhtimine — määra START ja STOP lävendid ning moodul hoolitseb laadimise sisse- ja väljalülitamise eest
- LED-ekraan 0.1V täpsusega — näed reaalajas täpset aku pinget, mitte ebamääraseid protsente
- Ideaalne päikesesüsteemidele — kaitseb 24V, 48V või 72V akusid ülelaadimise eest fotogalvaanilistes süsteemides
- Kiire lähtestamine (3 sekundit) — vajuta korraga START + STOP, ekraanil kuvatakse 888 ja seaded on taastatud
- Kompaktne disain — mõõtmed 89 × 58 × 24 mm ja kaal 111g, lihtne paigaldada elektrikilpi, DIY-karpi või statsionaarsesse süsteemi
Tehnilised andmed ja jõudlus
Mooduli südamikuks on relee, mis ühendab või lahutab laadimisallika vastavalt aku klemmidelt mõõdetud pingele. START-lävi määrab pinge, mille juures laadimine automaatselt taastub, ja STOP-lävi katkestab protsessi, kui aku on soovitud taseme saavutanud. Mooduli toide on 220V AC, mistõttu sobib see suurepäraselt statsionaarsetesse lahendustesse: töökodadesse, garaažidesse, päikeseelektrijaamadesse või tööstuslikesse UPS-süsteemidesse.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Mudel | XH-M602 |
| Jälgitav akupinge | 3.7V – 120V |
| Seadistatavad pinged (tüüpilised) | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 96V, 120V |
| Juhtimistüüp | Relee ON/OFF (automaatne laadimise juhtimine) |
| Ekraan | LED, täpsus 0.1V |
| Mooduli toide | 220V AC |
| Ühilduvad akutüübid | Li-Ion, Li-Polümeer, LiFePO4, Ni-Cd, Ni-MH, pliiakud |
| Peamised rakendused | 12V autoakud, päikesepaneelid, UPS, elektrisõidukid, DIY |
| Mõõtmed | 89 × 58 × 24 mm |
| Kaal | 111g |
Programmeerimine ja kasutamine
- START-läve seadistamine (laadimise algus): hoia START-nuppu 3 sekundit all, kuni väärtus vilgub, reguleeri pinge + ja – nuppudega ning kinnita START-nupuga.
- STOP-läve seadistamine (laadimise lõpp): hoia STOP-nuppu 3 sekundit all, kuni väärtus vilgub, reguleeri pinge + ja – nuppudega ning kinnita STOP-nupuga.
- Tehaseseadete taastamine: vajuta korraga START ja STOP nuppe ning hoia all, kuni ekraanile ilmub 888 — lähtestamine on lõpetatud.
- Aku ühendamine: ühenda mooduli klemmid akuga, jälgides polaarsust (+ ja –), ning väline laadimisallikas relee väljundiga.
- Töö kontrollimine: STOP-läve saavutamisel lülitub relee automaatselt välja; kui pinge langeb alla START-läve, käivitub laadimistsükkel uuesti.
Komplekti sisu
- 1 × Akulaadimise kontroller XH-M602
Korduma kippuvad küsimused
Kas see sobib auto 12V akuga?
Jah. Seadista STOP-läveks 14.4V (täislaadimine) ja START-läveks 12.0V (minimaalne lubatud pinge) ning relee haldab automaatselt 12V pliiaku laadimistsüklit.
Kas seda saab kasutada päikesepaneelide süsteemides?
Jah, see on üks levinumaid kasutusviise. See kontrollib laadimisallika (paneel + regulaator) ühendamist 24V, 48V või 72V akudega, kaitstes neid ülelaadimise eest sõltumata päikeseenergia kõikumistest.
Kas moodul ise tekitab laadimispinget?
Ei. XH-M602 on kontroller, mitte laadija. See jälgib aku pinget ja juhib releed, mis ühendab või lahutab sinu välise laadija. Vajad oma akuga ühilduvat eraldiseisvat laadijat.
Kui täpselt see pinget mõõdab?
LED-ekraan näitab pinget 0.1V täpsusega, mis on piisav kõigi toetatud akutüüpide, sealhulgas kitsa pingevahemikuga Li-Ion ja LiFePO4 akude korrektseks laadimiseks.
