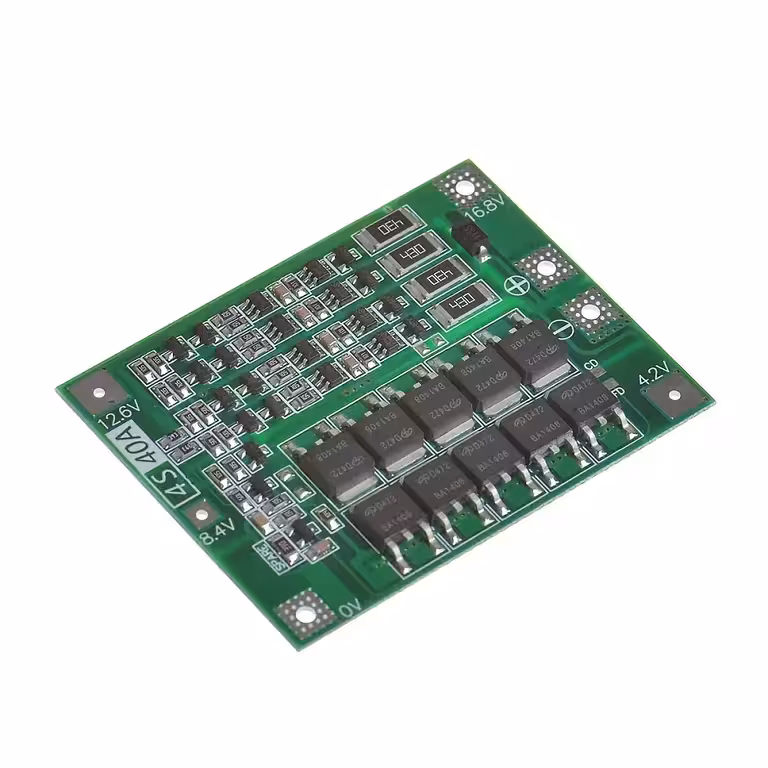

BMS 4S 40A aktiivse balansseerimisega – täielik kaitse 14.8V Li-Ion 18650 akupakkidele
Kas sinu aku mahutavus langeb oodatust kiiremini? Enamasti pole süüdi mitte akuelemendid ise, vaid nende ebaühtlane laetuse tase. See BMS 4S 40A moodul jälgib iga elementi eraldi ja jaotab energia automaatselt ümber – sina ei pea selleks midagi tegema.
Märkus: Sobib ainult 4S Li-Ion konfiguratsioonidele (nimipinge 14.8V). Ei sobi LiFePO4 ega NiMH akuelementidele.
Miks valida just see mudel? (Peamised eelised):
- Aktiivne elementide balansseerimine — kui pingeerinevus ületab 0.1V, suunatakse vool automaatselt ümber, selle asemel et seda soojusena raisata; elemendid saavutavad üheaegselt pinge 4.2V ± 0.03V
- 40A pidevkoormus, 70A tippkoormus — toidab probleemideta akutrelli, drooni või robot-tolmuimejat, ilma et kaitse lülitaks seadme voolutarbimise tippude ajal välja
- 10 võimsat MOSFET-i — madalam sisetakistus ja parem soojuseraldus võrreldes 6 MOSFET-iga moodulitega
- Kiire lühisekaitse — MOSFET-id reageerivad mikrosekunditega, kaitstes akuelemente; moodul lähtestab end automaatselt pärast vea kõrvaldamist
- Üliõhuke disain: 60 × 45 × 3.4 mm — mahub mugavalt igasse DIY-projekti või seadme korpusesse
Tehnilised andmed ja jõudlus
Igal elemendil on oma spetsiaalne kontroller. Kui üks element laeb teistest kiiremini, suunatakse 100 mA vool 4.2V juures läbi balansseerimistakisti ümber. Tühjenemisel ei lase moodul ühelgi elemendil langeda alla 3.2V ± 0.1V piiri, mis on kriitiline tase, millest allapoole langev pinge kahjustab Li-Ion keemiat pöördumatult. Maksimaalne lubatud laadimisvool on 20A, sisendpingega vahemikus 16.8V kuni 18.1V DC.
| Parameeter | Väärtus / Kirjeldus |
|---|---|
| Sisendpinge (laadimine) | 16.8V – 18.1V DC |
| Maksimaalne laadimisvool | 20A (pidev) |
| Maksimaalne tühjendusvool | 40A (pidev), 70A (tipp) |
| Maksimaalne pinge elemendi kohta | 4.2V ± 0.03V |
| Minimaalne pinge elemendi kohta | 3.2V ± 0.1V |
| MOSFET-ide arv | 10 |
| Balansseerimisvool | 100 mA (4.2V juures) |
| Integreeritud kaitsed | Ülelaadimine, süvatühjenemine, lühis, ülevool, balansseerimine |
| Mõõtmed | 60 × 45 × 3.4 mm |
| Ühilduvus | 4S Li-Ion 18650 (14.8V nimipinge) |
Komplekti sisu
- 1× BMS 4S 40A moodul aktiivse balansseerimisega
Korduma kippuvad küsimused
Kas seda BMS-i saab kasutada LiFePO4 akudega?
Ei. See moodul on kalibreeritud Li-Ion akudele, mille maksimaalne pinge on 4.2V. LiFePO4 akude pingeprofiil on erinev (max 3.6V) ja need vajavad spetsiaalset BMS-i, vastasel juhul tekib ülelaadimise oht.
Millist laadijat peaksin kasutama?
Kasutage CC/CV laadijat, mille väljundpinge on täpselt 16.8V ja voolutugevus kuni 20A. Kõik standardsed 4S Li-Ion akudele mõeldud 16.8V laadijad on otseselt ühilduvad.
Kas see sobib akutrellidele või droonidele?
Jah. 40A pidev ja 70A tippvool katavad mugavalt elektritööriistade ja droonimootorite nõudluse, ilma et moodul kaitsefunktsiooni aktiveeriks.
Mis juhtub lühise korral?
MOSFET-id katkestavad vooluringi silmapilkselt, kaitstes akusid. Pärast lühise kõrvaldamist ja aku uuesti ühendamist taastub mooduli normaalne töö automaatselt – manuaalset lähtestamist pole vaja.
Kas elemente võib ühendada paralleelselt (nt 4S2P)?
Jah. Võite mahtuvust suurendada 4S2P või 4S3P konfiguratsioonidega, eeldusel, et kogu tühjendusvool ei ületa 40A. Balansseerimine toimib korrektselt sõltumata paralleelsete elementide arvust.
